Kan du udskifte en enkelt cylinder? Motorcykel Cylinder Guide

Kan du udskifte en enkelt cylinder på en motorcykel?

Det korte svar er ja - du kan udskifte en enkelt motorcykelcylinder, og især for encylindrede cykler er dette et af de mere ligetil motorjob, som en erfaren hjemmemekaniker eller butik kan påtage sig. Uanset om du har at gøre med en rillet boring, en revnet tønde eller alvorligt slid, som honing ikke længere kan løse, er udskiftning af cylinderen en veletableret reparationsvej. På flercylindrede motorcykler gælder det samme princip: individuelle cylindre kan udskiftes uden at trække eller genopbygge hele motoren, selvom kompleksiteten stiger med antallet af involverede cylindre.

Når det er sagt, "kan du" og "bør du" er to forskellige spørgsmål. Beslutningen om at erstatte versus reparation a motorcykel cylinder afhænger af typen af skade, cylindermaterialet, om overdimensionerede stempler stadig er tilgængelige og dit budget. Denne guide gennemgår alt, hvad du behøver at vide, før du trækker tønden af ​​din cykel.

Hvad er en motorcykelcylinder, og hvad gør den?

Motorcykelcylinderen - nogle gange kaldet cylindertønden - er kernehuset i motorens forbrændingskammer. Det giver den forseglede boring, hvori stemplet bevæger sig op og ned, og omdanner brændstoftænding til mekanisk bevægelse. I en firetaktsmotor sker dette en gang hver anden krumtapakselomdrejning. I en totaktsmotor sker der forbrænding hver eneste omdrejning, hvilket lægger betydeligt mere termisk og mekanisk belastning på cylindervæggene.

Cylindre er typisk støbt af jern eller aluminium. Støbejernscylindre er nemmere at bore igen, når de er slidte, fordi materialet kan fjernes og boringen udvides til at acceptere overdimensionerede stempler. Aluminiumscylindre er lettere og afleder varme mere effektivt, men de kræver en hærdet indvendig foring - enten en støbejernsmuffe eller en Nikasil-belægning (nikkel-siliciumcarbid) - for at overleve friktionen fra et bevægeligt stempel. Denne sondring betyder meget, når du skal beslutte dig for, om du vil reparere eller udskifte dit cylinderløb.

En 1-cylindret motorcykelmotor indeholder præcis en af ​​disse tønder med et stempel, et sæt ringe og et forbrændingskammer. Denne enkelhed er en af ​​grundene til, at encylindrede cykler er kendt for at være nemme at vedligeholde: Der er kun én cylinder at håndtere, når noget går galt.

Tegn på, at din motorcykelcylinder skal udskiftes

Før du forpligter dig til en fuld cylinderudskiftning, skal du diagnosticere problemet korrekt. Adskillige symptomer peger direkte på cylinderslid eller beskadigelse, og de rigtige diagnostiske tests kan fortælle dig, om en hone vil løse det, eller om en ny cylinder er den eneste praktiske mulighed.

Tab af kompression

En kompressionstest er det første værktøj, man skal nå. Fjern tændrøret og gevind i en kompressionsmåler. Med gashåndtaget helt åbent, tør motoren, indtil måleraflæsningen stabiliserer sig. De fleste sunde firetakts encylindrede motorer bør læse mellem 120 og 180 psi, afhængigt af producentens specifikation - tjek din servicemanual for det nøjagtige område. En aflæsning væsentligt under spec peger på intern lækage.

Følg op med en våd kompressionstest: Sprøjt en lille mængde motorolie ind i cylinderen gennem tændrørshullet og gentag testen. Hvis kompressionen stiger med mere end 20 %, er slidte stempelringe den sandsynlige synder. Hvis aflæsningerne forbliver de samme med og uden olie, ligger problemet i ventilerne eller toppakningen - ikke selve cylinderboringen.

Skårne eller beskadigede cylindervægge

Lodrette ridser på cylindervæggene - synlige som lyse, parallelle ridser, der løber op og ned i boringen - er den mest definitive indikator for cylinderskade. Scoring er typisk et resultat af smøringssvigt, indtagelse af snavs eller kollaps af stempelringen. Lette ridser kan nogle gange løses med en slibning for at genoprette det krydsskraveringsmønster, som ringene skal forsegle ordentligt. Dyb ridsning, eller ridsning, der strækker sig gennem en Nikasil-belægning ned til aluminiumsbasismaterialet, kræver næsten altid enten ombelægning eller udskiftning af cylinderen.

Overdreven boreslitage

Over titusindvis af miles slides selv en velholdt cylinderboring ud over dens tolerance. Brug en boringsmåler eller snapmåler med et mikrometer til at måle boringsdiameteren i toppen, midten og bunden af ​​stemplets bevægelseszone. Sammenlign dine mål med standardboringsspecifikationen i servicemanualen. Hvis sliddet overstiger producentens servicegrænse - typisk omkring 0,05 til 0,10 mm ud over standardboringen på de fleste japanske singler - har cylinderen brug for opmærksomhed.

Synlig stempelskade

Skader på stemplet og skader på cylinderen går ofte sammen. Pitting eller erosion på stempelkronen som følge af detonation, smeltede områder fra at løbe magert eller lodrette mærker på skørtet fra snavs forurening alt tyder på, at boringen også har taget skade. Ved inspektion af en cylinder skal du altid fjerne og efterse stemplet på samme tid.

Vedvarende olieforbrug eller blå røg

Hvis din motorcykel konsekvent brænder olie og udsender blå røg fra udstødningen, og nye stempelringe ikke kan løse det, kan selve boringen være slidt ud over det punkt, hvor ringene kan tætne effektivt. En tønde, der ikke længere er rund - en tilstand kaldet "out of round" - vil ikke holde en ordentlig ringforsegling, uanset hvor nye ringene er.

Reparer eller udskift: Sådan beslutter du

Ikke alle beskadigede motorcykelcylindre skal udskiftes. I mange tilfælde kan tønden gendannes gennem bearbejdning eller genbearbejdning til en brøkdel af prisen for en ny del. Nøglevariablerne er cylindermateriale, belægningstype og skadens alvor.

For støbejernscylindre er omboring for at acceptere et overdimensioneret stempel - typisk tilgængelig i intervaller på 0,25 mm, 0,50 mm og 1,00 mm over lager - en dokumenteret og omkostningseffektiv reparation. Boringen er bearbejdet præcist rund, derefter finpudset for at producere den overfladefinish, som ringene har brug for. At spare 50 % eller mere i forhold til at købe en ny cylinder er realistisk, når omboring er en mulighed.

For Nikasil-belagte aluminiumscylindre er situationen anderledes. Når først Nikasil er kompromitteret, kan du ikke bare genbore det nøgne aluminium - det bløde basismateriale vil ikke overleve uden en hærdet foring. Reparationstjenester kan strippe og genanvende Nikasil for omkring $150 til $400 pr. cylinder, men kun når skaden ikke er trængt så dybt ind, at basisaluminium er strukturelt kompromitteret. Hvis det er tilfældet, er udskiftning den eneste vej.

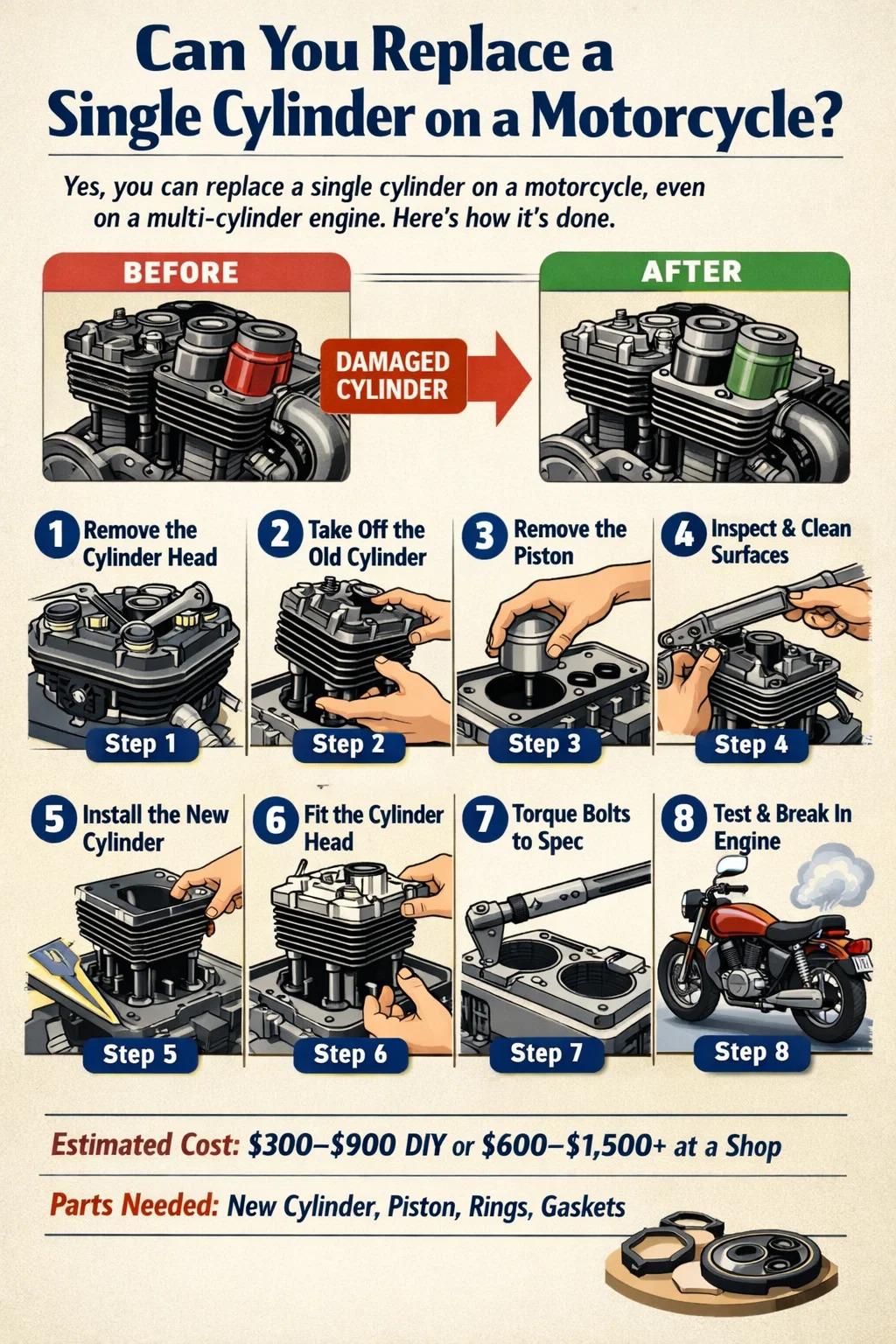

Sådan udskiftes en motorcykelcylinder: Trin-for-trin oversigt

Udskiftning af en motorcykelcylinder - uanset om det er på en encylindret motor eller en cylinder på en flercylindret cykel - følger den samme generelle sekvens. På en 1-cylindret motorcykel er jobbet mere tilgængeligt, fordi der ikke er nogen tilstødende cylindre at arbejde rundt, hvilket gør det til et realistisk projekt for en kompetent hjemmemekaniker med det rigtige værktøj.

Hvad du skal bruge

• Servicevejledning specifik for din motorcykelmodel
• Momentnøgle og et komplet topsæt
• Stempelring kompressor
• Boremåler eller snapmåler med mikrometer
• Pakningsskraber og renseopløsningsmiddel
• Udskiftningscylinder, bundpakning og hovedpakning
• Nyt stempel og ringe matchet til udskiftningscylinderboringens størrelse
• Motorolie og kølevæske (hvis væskekølet)

Trin 1: Tøm væsker og klargør motoren

Med motoren helt kold, tøm motorolien. På væskekølede motorcykler skal du også tømme kølevæsken. Hvis det er muligt, lad det stå natten over, så resterende væske dræner fuldstændigt fra alle passager. Fastgør motorcyklen på et midterstativ eller paddockstativ, så den ikke kan bevæge sig under arbejdet.

Trin 2: Fjern udstødningssystemet og cylinderhovedet

Løsn alle samlerørsbolte gradvist og jævnt - fjern aldrig en bolt helt, før de andre er løsnet, da dette giver ujævn belastning på hovedet. Fjern udstødningshovedet. Afbryd alle elektriske forbindelser ved hovedet (såsom kølevæsketemperatursensoren), og fjern derefter cylinderhovedboltene i omvendt rækkefølge, som vist i din servicemanual. Hovedbolte på de fleste singler fjernes i et kryds- eller spiralmønster. Løft hovedet frit, og pas på ikke at tabe det på den blotlagte cylinderboring.

Trin 3: Fjern cylindertønden

Med hovedet af, holdes cylinderløbet på plads af basismøtrikker eller tappe, der trænger ind i krumtaphuset. Fjern disse fastgørelseselementer forsigtigt og noter deres positioner - på nogle motorer har tappene forskellige længder. Løft cylinderen lige op af stemplet. Når bunden af ​​cylinderen frigør stempelringene, skal du støtte stemplet, så plejlstangen ikke slår mod krumtaphusmundingen. Pak krumtaphusåbningen ind med en ren klud for at forhindre snavs i at falde ind.

Trin 4: Fjern stemplet

Fjern forsigtigt stempelringene ved at sprede hver enkelt lige nok til at glide den af kronen - overdreven spredning knækker dem. Fjern ringene (håndledsstifter) fra stempelstiftens boring. Disse er under fjederspænding og kan flyve hen over værkstedet, hvis de ikke kontrolleres. Brug et værktøj til at fjerne stempelstiften eller en passende afdrift til at skubbe stempelstiften ud og adskille stemplet fra plejlstangen. Undersøg det lille endeleje (nålelejet i toppen af ​​plejlstangen) og udskift det, hvis der er nogen ruhed eller slør.

Trin 5: Rengør og inspicér alle parringsoverflader

Skrab krumtaphusets bundflade og undersiden af topstykket grundigt rene for alt gammelt pakningsmateriale. Eventuelle rester vil forhindre de nye pakninger i at tætne ordentligt. Kontroller krumtaphusets sammenkoblingsflade for skævvridning ved hjælp af en ligekant. Rengør forbrændingskammeret på cylinderhovedet og inspicér for revner eller erosion omkring ventilsæder og tændrørsgevind.

Trin 6: Installer den nye cylinder

Installer det nye stempel på plejlstangen, montér nye låseringer (genbrug aldrig gamle låseringer - de er engangssikkerhedskomponenter), og installer de nye stempelringe som specificeret i servicemanualen, med ringmellemrummene forskudt i de viste positioner. Monter den nye basispakning tørt eller med en tynd klat pakningsforsegler som anvist af producenten. Komprimer ringene med et ringkompressorværktøj, og sænk derefter udskiftningscylindercylinderen lige ned over stemplet. Hold boringen perfekt på linje med stemplet, mens du sænker den; at tvinge den i en vinkel vil knække en ring.

Trin 7: Genmonter cylinderhovedet, og tilspænd alle fastenere

Monter en ny toppakning - genbrug aldrig en toppakning. Sænk hovedet forsigtigt, skru alle hovedbolte i med hånden, og drej dem derefter ned i flere trin efter sekvensen i servicemanualen. De fleste 1-cylindrede motorer tilspænder deres hovedbolte mellem 25 og 45 Nm afhængigt af boltstørrelse og motordesign; din manual vil angive det nøjagtige tal. Efter tilspænding tilsluttes udstødningen, kølesystemets komponenter og elektriske forbindelser igen. Påfyld olie og kølevæske.

Trin 8: Bryd den nye cylinder ind

En ny motorcykelcylinder kræver en ordentlig indkøringsperiode for at tillade stempelringene at sidde mod borevæggen. For de første 500 til 1.000 km skal du undgå vedvarende høje omdrejninger eller fuld gas. Varier motorhastigheden ofte, og skift olien efter de første 100 til 200 km for at skylle eventuelle metalpartikler, der dannes under ringsædet. Tjek for lækager efter de første par ture og spænd hovedboltene igen efter den første varmecyklus, hvis din servicemanual anbefaler det.

Udskiftning af en enkelt cylinder på en multicylindret motorcykel

På parallelle twin-, inline-fire- eller V-twin-motorcykler udskifter du teknisk set en cylindertønde blandt flere - men processen er mere involveret på grund af emballagebegrænsninger. På mange V-twin motorcykler (almindelig i cruiser-stil cykler) er de forreste og bageste cylindre individuelt tilgængelige og kan fjernes en ad gangen, hvilket letter arbejdet betydeligt sammenlignet med en inline-motor, hvor cylindrene deler en enkelt støbning.

På inline-fire motorer er de fire cylindre typisk formet som en enkelt blok i stedet for separate tønder. I dette design kan du ikke kun udskifte én cylinder isoleret - hele blokken skal fjernes og udskiftes eller istandsættes. Dette er et grundlæggende andet job end at udskifte den enkelte tønde på en 1-cylindret eller V-dobbelt motorcykel og vil kræve betydeligt mere arbejdskraft og omkostninger.

Ved udskiftning af én cylinder i et V-twin eller lignende design, hvor der findes separate cylindere, er det værd at måle boringen af ​​den intakte cylinder på samme tid. Hvis begge cylindre er ens slidt, kan udskiftning af kun den ene efterlade den anden på randen af fejl inden for kort tid, resulterer i en anden runde af lønomkostninger. Mange erfarne mekanikere anbefaler at gøre begge dele på samme tid, hvis kilometertal eller slid på den uberørte cylinder er tæt på servicegrænsen.

Encylindrede motorcykler: Hvorfor cylinderarbejde er mere tilgængeligt

1-cylindrede motorcykler har et mangeårigt ry for mekanisk enkelhed og lave vedligeholdelsesomkostninger, og dette strækker sig direkte til cylinderarbejde. Med kun én boring at håndtere, er adgangen ligetil, dele er nemmere at skaffe, og det samlede arbejde tager mindre tid på værkstedet.

Ventilservice på en encylindret motor involverer kun et cylinderhoved, hvorimod en V-twin kræver adgang til to hoveder - for og bag - og en parallel-fire kræver at arbejde gennem fire ventiler som minimum, ofte otte eller seksten i alt. For en rytter, der har til hensigt at udføre deres egen vedligeholdelse, er en motorcykelcylinderudskiftning på en enkelt den mest overskuelige version af jobbet.

Reservedele til almindelige encylindrede motorcykler - 250cc til 450cc terræncykler, pendler-single i intervallet 125cc til 300cc og klassiske britiske og japanske singler - er bredt tilgængelige gennem eftermarkedsleverandører. Stempel- og ringsæt fra mærker, der specialiserer sig i powersports-motorkomponenter, dækker typisk en bred vifte af borestørrelser og tilbyder både standard- og overstørrelsesmuligheder, hvilket gør det nemt at matche et nyt stempel til en genboret eller udskiftningscylinder.

Almindelige fejl, der skal undgås under udskiftning af motorcykelcylinder

Selv erfarne mekanikere kan lave fejl under cylinderarbejde, der fører til for tidlig svigt eller motorskade. Disse er de mest konsekvensfejl at vogte sig imod:

• Måler ikke den nye cylinder før installation. Selv en ny eller renoveret cylinder bør måles for at verificere, at den opfylder specifikationen, før den startes på motoren. OEM- og eftermarkedsdele er ikke altid inden for tolerancen lige ud af kassen.
• Genbrug ringene. Stempelstiftringene er engangsdele. En brugt låsering, der løsner sig inde i motoren, vil ødelægge boringen og stemplet inden for få sekunder. Passer altid nye.
• Forkert ringgab. Kontroller endegabet på hver stempelring i boringen før montering. Hvis mellemrummet er for lille, vil ringenderne støde sammen, når cylinderen varmes op og udvider sig, hvilket får ringen til at knække eller slide hullet. Hvis den er for stor, vil kompressionen være dårlig.
• Forkert momentsekvens eller værdier. Hovedboltens drejningsmomentsekvens findes for at fordele klembelastningen jævnt over hovedpakningen. At springe sekvensen over eller overdrejning kan vride hovedet eller knuse pakningen ujævnt, hvilket fører til en sprængt hovedpakning kort efter genmontering.
• Affald i krumtaphuset. Hvis krumtaphuset efterlades åbent uden at dække det under arbejdet, opfordrer det til, at grus, pakningsmateriale eller hardware falder ind. Ethvert affald, der når oliepassagerne eller krumtapakslen, kan forårsage katastrofal skade i den nederste ende.
• Springer indbrudsperioden over. Installation af en ny cylinder og øjeblikkelig kørsel med fuld gas vil forhindre ringene i at sidde korrekt og kan score den friske boring inden for de første par timers drift.

Cylinderudskiftning vs. motorbytte: Hvornår giver det mere mening at udskifte hele motoren?

Nogle gange tipper økonomien ved udskiftning af cylinder til fordel for blot at købe en brugt udskiftningsmotor. Hvis den nederste ende af motoren (krumtapaksel, plejlstangslejer, transmission) også viser slitage, giver det ikke økonomisk mening at bruge flere hundrede dollars på cylinderarbejde kun for at få den nederste ende til at svigte kort efter.

Som et generelt benchmark: Hvis prisen på cylinderudskiftningen — dele plus arbejdskraft — nærmer sig eller overstiger 60 til 70 % af prisen på en brugt motor, der er kendt, og resten af ​​motoren ikke er blevet efterset eller serviceret for nylig, er en udskiftning af brugt motor værd at overveje. Appellen ved et komplet motorskift er, at du ved, at alt inde i den har kørt sammen og er i ensartet stand, hvorimod en målrettet cylinderreparation kan afsløre andre problemer, når først motoren er åbnet.

Når det er sagt, bærer en brugt motor sine egne ubekendte. Uden en kompressionstest, lækagetest og olieanalyse på donormotoren før køb, bytter du et sæt usikkerheder for et andet. Mange ryttere foretrækker gennemsigtigheden ved at reparere en kendt motor med diagnosticerede problemer frem for at installere en brugt enhed med en ukendt historie.

Hvor meget koster det at udskifte en motorcykelcylinder?

Omkostningerne varierer meget baseret på cylindertype, motorcykelmærke og model, om der bruges OEM- eller eftermarkedsdele, og om arbejdet udføres DIY eller af en butik. Tabellen nedenfor giver realistiske omkostningsintervaller for de mest almindelige scenarier:

For en typisk lille til mellemstørrelse encylindret motorcykel falder de samlede omkostninger for en gør-det-selv-cylinderudskiftning - inklusive den nye cylinder, stempelsæt, pakningssæt og nye låseringer - normalt mellem $200 og $600 i dele, afhængigt af om du vælger OEM- eller kvalitetseftermarkedskomponenter. Butiksarbejdskraft for det komplette job på en encylindret motor kører typisk tre til seks timer, til butikspriser, der almindeligvis spænder fra $80 til $130 i timen, hvilket sætter omkostningerne kun for arbejde på omkring $240 til $780.

Vælg mellem OEM- og eftermarkedsmotorcykelcylinderdele

OEM cylindre er fremstillet efter de samme specifikationer som den originale del og vil passe og fungere nøjagtigt som designet. For nuværende producerede motorcykler, der stadig er under garanti, eller for højtydende cykler, hvor tolerancerne er snævre, er OEM det sikreste valg. Den største ulempe er prisen - OEM-cylindre kan være betydeligt dyrere end eftermarkedsalternativer, og for ældre eller udgåede modeller er OEM-dele muligvis slet ikke længere tilgængelige.

Eftermarkedscylindre og stempelsæt fra velrenommerede leverandører af powersports dele er et veletableret alternativ og dækker et bredt udvalg af motorcykler. For mange almindelige encylindrede terræn- og pendlercykler inkluderer eftermarkedsstempelsæt stemplet, ringe, håndledsstifter, låseringer og nogle gange cylinderen - til en væsentlig lavere pris end OEM. Kvaliteten varierer mellem eftermarkedsmærker, så det er værd at verificere, at leverandøren har en track record med din specifikke motor, før han forpligter sig til et køb.

En praktisk bemærkning: Når du bestiller en eftermarkedscylinder, skal du kontrollere borediameteren, stifthulsmønsteret og portlayoutet i forhold til din originale - især på ældre eller mindre almindelige motorcykler, hvor der kan have eksisteret flere produktionsvarianter. Brug af OEM-varenummeret som reference, når du bestiller eftermarkedet, sikrer, at du modtager en direkte erstatning i stedet for en tæt-men-ikke-helt-kompatibel del.
