Sådan justeres koblingen på en motorcykel (trin-for-trin guide)

Det korte svar: Sådan justeres en motorcykelkobling

Justering af koblingen på en motorcykel kommer ned til at indstille det korrekte frie spil ved håndtaget - typisk 2 til 3 mm fri bevægelse før der mærkes modstand — og at sikre, at kablet eller det hydrauliske system er korrekt spændt, så koblingspladerne går helt ind og ud. Når dette er gjort korrekt, får du jævn strømforsyning, forudsigelig engagement og ingen glidning eller træk. Hvis justeringen er slået fra med selv en lille margen, påvirker det ikke kun kørekomforten, men også det langsigtede helbred. motorcykel cylinder og motorens indre.

De fleste motorcykler bruger enten en kabelbetjent kobling eller en hydraulisk kobling. Kabelsystemer er mere almindelige på ældre og mellemklassecykler og er fuldt justerbare i hånden. Hydrauliske systemer, som findes på mange moderne sports- og adventurecykler, er stort set selvjusterende, men kræver stadig periodisk eftersyn. Begge typer forbinder håndtaget til koblingskurven, som sidder nær eller på motorhusene - direkte forbundet med motorcykelcylinderens sundhed og ydeevne.

Hvorfor korrekt koblingsjustering betyder mere, end de fleste ryttere tror

Mange ryttere behandler koblingsjustering som en mindre vedligeholdelsesdel, men forkert justering forårsager en kædereaktion af mekaniske problemer. En kobling, der trækker - hvilket betyder, at den ikke kobles helt fra - tvinger transmissionen til at arbejde mod en delvist indkoblet drivlinje, hver gang du skifter gear. Dette øger sliddet på gearkassen, koblingskurven og friktionspladerne og skaber i mere alvorlige tilfælde varmeopbygning, der stråler ud mod motorcykelcylinderen.

Omvendt kan en kobling med for meget frit spil glide under belastning. Når koblingen glider, er friktionspladerne delvist i kontakt, men ikke helt låst sammen, hvilket genererer enorm varme i koblingspakken. Den varme har ingen steder at gå undtagen ind i motorolien og det omgivende motorhus. Det viser undersøgelser af koblingsslidmønstre koblingsglidning ved høje omdrejninger pr. minut kan hæve lokale olietemperaturer med 20-35°C sammenlignet med normale driftsforhold — temperaturer høje nok til at nedbryde oliens viskositet og fremskynde slid på cylindervægge og stempelringe.

Forbindelsen mellem koblingssundhed og motorcykelcylinderen er ikke abstrakt. Koblingsenheden på de fleste motorer er oliebadet, hvilket betyder, at den samme motorolie, som smører cylinderboringen og stemplet, også cirkulerer gennem koblingen. Forurenet eller overophedet olie fra en glidende kobling passerer direkte gennem oliesystemet, når cylinderforingen og bidrager til slid på boringen over tid.

Værktøj og forberedelse, før du starter

Inden du justerer koblingen, skal du samle nogle få grundlæggende genstande. At have det rigtige værktøj ved hånden forhindrer afbrydelser midt i arbejdet og reducerer risikoen for at beskadige justeringshardware.

• Et sæt kombinationsnøgler (almindeligvis 8 mm, 10 mm eller 12 mm afhængigt af cyklen)
• En lineal eller følemåler til måling af håndtagets frie spil
• Nåle-næsetang til kabelføring, hvis det er nødvendigt
• Kabelsmørespray til kabeldrevne systemer
• Din motorcykels servicemanual for modelspecifikke specifikationer
• Klude eller en drypbakke, hvis du planlægger at inspicere koblingsdækslet eller oliestanden

Udfør altid koblingsjustering med kold motor eller ved driftstemperatur afhængigt af hvad din servicemanual specificerer. Nogle producenter anbefaler at kontrollere frit spil, når motoren er varm, fordi kabellængden ændrer sig lidt med varme. For de fleste standardcykler er en kold check acceptabel til indledende justering.

Placer cyklen på dens midterstativ eller et paddockstativ for at holde den stabil. Sørg for, at motorcyklen står på jævnt underlag. Tjek det aktuelle frie spil ved håndtaget, før du rører ved noget - denne basislinje fortæller dig, hvor langt ude af specifikation koblingen i øjeblikket er, og hjælper dig med at forstå det justeringsområde, du arbejder inden for.

Trin-for-trin: Justering af en kabelbetjent kobling

Kabelkoblingssystemer har to justeringspunkter: et ved håndtaget siddende nær styret og et ved motorenden, hvor kablet møder koblingsmekanismen. Start altid med håndtagsjusteringen for mindre korrektioner, og brug motorens justeringsanordning til større korrektioner, eller når håndtagsjusteringen har nået sin grænse.

Trin 1: Tjek aktuelt gratis spil

Tryk forsigtigt på koblingshåndtaget med fingerspidsen fra dens hvileposition. Mål afstanden, som håndtaget tilbagelægger, før du mærker hård modstand. De fleste producenter angiver 2 til 3 mm , selvom nogle sportscykler tillader op til 5 mm og nogle klassikere angiver så lidt som 1,5 mm. Tjek din servicemanual for det nøjagtige tal. Hvis håndtaget har mere end 5 mm eller mindre end 1,5 mm, er justering nødvendig.

Trin 2: Brug håndtagsjusteringen til mindre rettelser

Find tøndejusteringen ved håndtaget - det er den cylindriske montering, hvor kablet kommer ud af håndtagets hus. Løsn låsemøtrikken (normalt ved at dreje mod uret). For at øge det frie spil skal du skrue justeringen indad (med uret). For at mindske det frie spil, tråd det udad (mod uret). Foretag justeringer i små trin, og kontroller frit spil efter hver kvart omgang. Når du er tilfreds, spænd låsemøtrikken, mens du holder justeringen på plads.

Trin 3: Brug motorens endejustering til større korrektioner

Hvis håndtagsjusteringen er helt strakt ud eller bunden ud, skal du nulstille den til midten af dens rækkevidde og flytte til motorens justering. Dette er typisk placeret, hvor kablet møder koblingsarmen på motorhuset, nær motorcykelcylinderbunden eller det primære dæksel. Løsn låsemøtrikken, foretag din justering, og spænd igen. Følg den samme proces med små trinvise justeringer og gentjek frit spil.

Trin 4: Bekræft engagement og frakobling

Start motoren og lad den gå i tomgang. Træk koblingsgrebet helt ind og vælg første gear. Cyklen må ikke krybe frem. Slip håndtaget langsomt - cyklen skal begynde at bevæge sig jævnt uden at rykke eller glide. Kryber den med håndtaget ind, trækker koblingen og behøver mindre frit spil. Hvis den svirrer, når den slippes, er engagementet for brat, og der er brug for mere fri leg.

Trin 5: Smør kablet

Mens kabelenden er tilgængelig, skal du påføre kabelsmøremiddel for at forhindre flossning og reducere grebet. Et stift eller tørt kabel kræver mere fingerkraft for at betjene, hvilket fører til håndtræthed på længere ture. Et korrekt smurt kabel reagerer også mere ensartet på finjustering, hvilket hjælper med at opretholde nøjagtigt koblingsindgreb over hele håndtagets vandringsområde.

Justering af en hydraulisk kobling: Hvad du kan og ikke kan

Hydrauliske koblingssystemer bruger væsketryk i stedet for et mekanisk kabel til at overføre håndtagsinput til koblingen. Disse systemer er stort set selvjusterende, fordi væsken er inkompressibel og opretholder et konstant tryk, når koblingen slides. De kræver dog stadig opmærksomhed og har specifikke punkter for manuel justering.

Justering af håndtagsrækkevidde

De fleste hydrauliske håndtag har en rækkeviddejustering - en lille skive eller skrue, der flytter håndtaget tættere på eller længere fra styret. Dette ændrer ikke det faktiske hydrauliske indgrebspunkt, men påvirker rytterens ergonomi og håndpositionering. Indstil den, så håndtaget falder naturligt under dine fingre, når din hånd er afslappet på grebet.

Væskeniveau og tilstand

Det mest kritiske vedligeholdelseselement på en hydraulisk kobling er væsken. De fleste systemer bruger DOT 4 bremsevæske. Kontroller reservoirniveauet - det skal være mellem MIN- og MAX-mærkerne. Lav væske kan indikere en lækage i hovedcylinderen eller slavecylinderen, eller det kan simpelthen afspejle normalt slid på puderne over tid. Hydraulisk koblingsvæske skal udskiftes hvert andet år uanset udseende, da den absorberer fugt over tid, sænker kogepunktet og får håndtaget til at føles svampet.

Udblødning af systemet

Hvis håndtaget føles svampet, eller indgrebet er inkonsekvent, er der kommet luft ind i hydraulikledningen. Udluft systemet ved hjælp af udluftningsnippelen på slavecylinderen, som typisk er placeret på motorhuset nær koblingsdækslet. Sæt en udluftningsslange på, åbn nippelen, og pump langsomt håndtaget, indtil der ikke kommer luftbobler i den udstødte væske. Fyld reservoiret efter behov, og luk nippelen, før reservoiret løber tør.

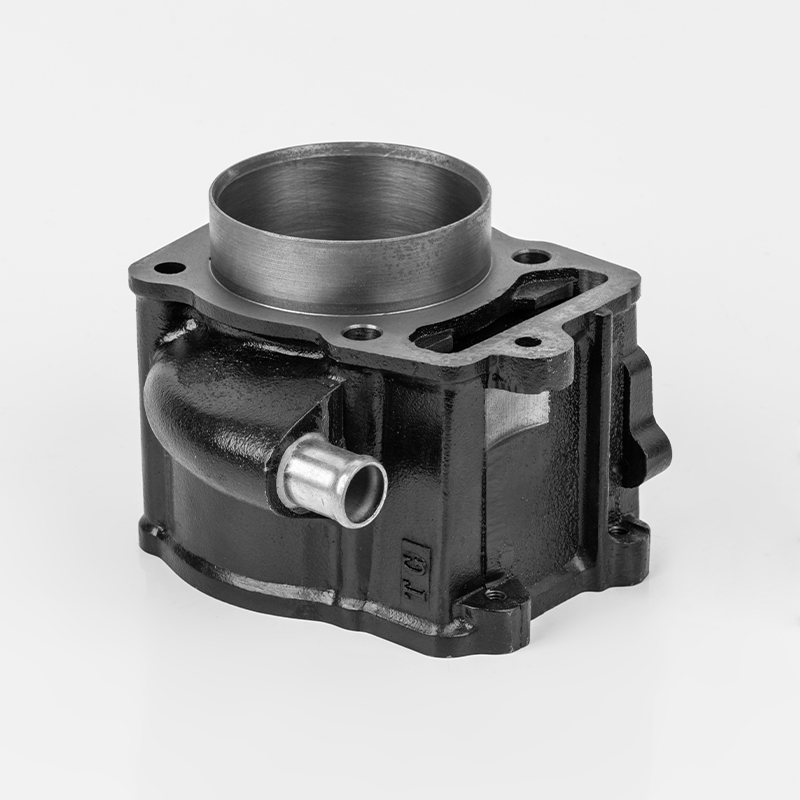

Hvordan motorcykelcylinderen forbindes til koblingsydelsen

Motorcykelcylinderen er kernen i motorens kraftproduktion, og dens tilstand har direkte indflydelse på, hvordan koblingen opfører sig under virkelige køreforhold. Når cylinderen og stempelsamlingen er i godt helbred, producerer motoren jævne, jævne momentimpulser, som koblingen kan klare rent. Når cylindersundheden forringes, bliver kraftforsyningen ujævn, og selv en perfekt justeret kobling kan føles inkonsekvent.

Slidte motorcykelcylindrevægge tillader blæsning - forbrændingsgasser siver forbi stempelringene ind i krumtaphuset. Dette forurener motorolien med kulstofpartikler og forbrændingsbiprodukter. Da koblingspakken sidder i den samme olieforsyning på vådkoblingsmotorer, påvirker forurenet olie friktionspladens ydeevne direkte. Friktionspladerne kan klapre, glide eller gribe uforudsigeligt på trods af korrekt håndtagsjustering.

En kompressionstest på motorcykelcylinderen giver en hurtig diagnose. Sunde cylindere aflæses typisk 150 til 200 psi afhængig af motorens design. En aflæsning under 120 psi antyder ring- eller boringsslid, der allerede kan forurene olien. Hvis du jagter vedvarende koblingsproblemer, der ikke reagerer på justering, er en kompressionskontrol på motorcykelcylinderen et logisk næste diagnosetrin.

Varmeydelsen fra motorcykelcylinderen påvirker også koblingens adfærd. På luftkølede motorer får langvarig kørsel med lav hastighed i varmt vejr motorhusene til at nå meget høje temperaturer, hvilket igen opvarmer koblingskurven og friktionspladerne. Varme friktionsplader udvider sig en smule, hvilket reducerer afstanden mellem pladerne og forårsager potentielt koblingsmodstand, selv når kablets justering er inden for specifikationerne. Dette er grunden til, at nogle servicemanualer giver forskellige specifikationer for frit spil for varm versus kold motortilstand.

Almindelige koblingsjusteringsfejl og hvordan man undgår dem

Ignorerer motorens endejustering

Mange ryttere bruger kun håndtagsjusteringen og kører den til slutningen af dens rækkevidde uden at røre ved motorens justering. Når håndtagets justering er maksimalt ud, sidder kablet i en ikke-ideel vinkel, hvilket øger friktionen i huset og forårsager en inkonsekvent følelse. Nulstil håndtagsjusteringen til mellemområdet, og tag sløret op i motorenden for det bedste resultat.

Indstilling af for lidt frit spil

Ryttere eliminerer nogle gange frit spil helt, idet de tror, at et strammere kabel betyder en mere responsiv kobling. I praksis betyder nul frit spil, at koblingen aldrig går helt i indgreb, hvilket forårsager konstant glidning og hurtigt slid på friktionspladerne. En kobling uden frit spil i et varmt motorrum kan begynde at glide inden for få minutter efter aggressiv kørsel, hvilket genererer nok varme til at misfarve friktionspladerne permanent.

Tjekker ikke igen efter en prøvetur

Kabelstrækning er ægte. Et nyligt justeret kabel kan sætte sig efter dets første par kilometers brug, hvilket øger frit spil lidt. Kør altid en kort testtur på mindst 10 til 15 minutter, og tjek derefter det frie spil igen og finjuster om nødvendigt. Dette er især vigtigt på nye kabler eller kabler, der lige er blevet smurt.

Glemmer styrets positionseffekt

Når styret drejes til fuld lås i begge retninger, ændrer kabelføringen en smule længde. Kontroller frit spil med stængerne i midten, drej derefter til fuld lås i begge retninger, og bekræft, at håndtagets frie spil ikke ændrer sig dramatisk. Hvis det bliver meget stramt ved fuld låsning, er kablet for kort eller ført dårligt og kan forårsage koblingsmodstand i snævre sving - et alvorligt sikkerhedsproblem ved lave hastigheder.

Brug af den forkerte olie efter koblingsarbejde

Hvis du har åbnet koblingsdækslet under inspektion eller intern justering, er det en alvorlig fejl at bruge olie med friktionsmodifikatorer ved genmontering. Mange bilolier indeholder friktionsmodifikatorer, der forårsager våd koblingsslip. Brug altid olie mærket MA eller MA2 klassificeret (JASO MA/MA2), som er specielt formuleret til at være kompatible med våde koblinger. Det gælder også motorcykelcylinderens fælles olieforsyning.

Koblingsjusteringsintervaller: Hvor ofte skal du tjekke det

Der er ikke et enkelt universelt interval, men de følgende retningslinjer dækker de fleste ridescenarier. Juster oftere, hvis du laver tung stop-and-go-pendling, spordage eller terrænkørsel.

Tegn på, at justering alene ikke er nok

Nogle gange går koblingsproblemer ud over kabelspænding eller frit spil. Hvis du har justeret koblingen korrekt, og symptomerne fortsætter, kan følgende tilstande kræve internt arbejde ud over en simpel justering.

Slidte friktionsplader

Friktionsplader har en minimumstykkelsesspecifikation. Når de bæres under denne tærskel, kan de ikke overføre drejningsmoment pålideligt uanset kabeljustering. En slidt friktionspladestak ændrer også koblingspakkens geometri, hvilket betyder, at håndtagets vandring ikke længere svarer korrekt til ind- og udkoblingspositionerne. Tykkelsen af ​​friktionspladen måles med en norneskydelære. De fleste lagerplader er 2,9 til 3,1 mm ny , med en servicegrænse på omkring 2,6 mm - en forskel, der er usynlig for øjet, men væsentlig i funktion.

skæve stålplader

Stålpladerne (også kaldet drivplader), der interleaves med friktionsplader, kan deformeres ved varmepåvirkning. En skæv plade skaber ujævn klemkraft på tværs af koblingspakken, hvilket forårsager rystelser og inkonsekvent indgreb. Dette mærkes ofte som en vibration eller pulsering gennem håndtaget, når du slipper fra et stop. Vridning kontrolleres ved at placere hver plade på en flad overflade og kontrollere for huller med en følemåler - ethvert mellemrum over 0,1 mm berettiger typisk udskiftning.

Svage eller ødelagte koblingsfjedre

Koblingsfjedre giver den spændekraft, der holder friktions- og stålpladerne sammen. Svage fjedre kan ikke generere nok spændekraft, hvilket forårsager slip under hård acceleration. De fleste motorer bruger fire til seks fjedre, og de bør udskiftes som et sæt, når nogen måler under servicegrænsen. Fjederfri længde er nøglemålet - en fjeder komprimeret til under specifikation kan ikke generere den nominelle spændekraft, selv når den er helt boltet ned.

Motorcykelcylinderolieforurening

Som tidligere nævnt kan blowby fra en slidt motorcykelcylinderboring forurene motorolien med forbrændingsrester, hvilket ændrer dens friktionsegenskaber. Hvis olieanalyse afslører forhøjet kulstof- eller siliciumindhold - silicium er en markør for forbrændingsgasser, der omgår ringe - er hovedårsagen motorcykelcylinderens tilstand, ikke selve koblingen. I dette scenarie vil selv nye friktionsplader ikke fungere korrekt, før cylinderboringen er istandsat, eller stempelringene er udskiftet.

Justering af koblingen på specifikke motorcykeltyper

Forskellige motorcykelkategorier har forskellige koblingsopsætninger, og justeringsprocessen varierer i detaljer, selvom de underliggende principper forbliver de samme.

Sportscykler

Højtydende sportscykler bruger ofte en glidekobling (også kaldet en tilbagedrejningsmomentbegrænser). Dette design gør det muligt for koblingen at glide delvist under aggressiv nedgearing, hvilket forhindrer baghjulslåsning. Justeringsprocessen for håndtaget og kablet er identisk med en standard vådkobling, men glidekoblingsenheder har også en intern knastmekanisme, der kræver separat inspektion. Frit spil på sportscykler er nogle gange sat strammere - omkring 1,5 til 2 mm - fordi rytterens håndposition over clip-on-stængerne giver en anden gearing sammenlignet med standardcykler.

Cruisere og turcykler

Større slagvolumen cruisere, især V-twin designs, bruger ofte en tør kobling eller en kabelbetjent våd kobling med et relativt langt håndtagstræk. Motorcykelcylinderen på disse motorer producerer højt drejningsmoment ved lave omdrejninger, hvilket belaster koblingen betydeligt ved lave hastigheder. Specifikationerne for frit spil har en tendens til at være lidt større - ofte 3 til 4 mm - for at sikre fuld frigørelse, når håndtaget trækkes. Nogle ældre Harley-Davidson- og Moto Guzzi-modeller bruger en tør kobling, der fungerer anderledes end vådkoblingssystemer og har sin egen justeringsprocedure ved koblingsnavet.

Dual-Sport og Adventure Bikes

Disse cykler bruges på tværs af en lang række forhold og kører ofte både hydrauliske og kabelsystemer afhængigt af producenten. Justerbarhed ved håndtaget er afgørende for terrænkørsel, hvor håndbeskyttelse kan ændre den effektive håndtagsrækkevidde. Adventure-cykler, der ser meget lavhastigheds teknisk terræn, arbejder hårdt på deres koblinger - i det væsentlige ved at bruge håndtaget som en gas-erstatning for drejningsmomentstyring. Dette kræver meget hyppige frispilstjek og mere regelmæssig friktionspladeinspektion end kun landevejscykler med samme motorvolumen.

Små forskydnings- og pendlercykler

Cykler i intervallet 125cc til 300cc med mindre motorcykelcylinderboringer har typisk lettere koblingsmekanismer, der er tilgivende for mindre fejljusteringer. Men fordi disse cykler ofte bruges af nyere ryttere i tung bytrafik, ser koblingen et enormt antal ind- og udkoblingscyklusser. Kontrol og justering af koblingsfrit spil for hver 1.500 km er en praktisk standard for bytunge pendlere i denne kategori.

Hurtig reference: Koblingsjusteringssymptomer og løsninger

Sluttjek og langtidspleje af koblingen

Efter hver justeringssession skal du gennemgå følgende sidste kontroller, før du betragter jobbet som afsluttet:

• Bekræft, at alle låsemøtrikker er helt spændt - en løs låsemøtrik vil tillade, at justeringsanordningen kryber ud af position fra vibration inden for et par kilometer
• Kontroller, at kablet sidder korrekt i huset og ikke er bøjet eller klemt af kåber eller rammekomponenter
• Bekræft håndtagets funktion gennem hele styreområdet, og kontroller for kabelbinding ved lås til lås
• Kontroller motorolieniveauet og tilstanden - snavset eller lav olie påvirker direkte våd koblings friktionspladeadfærd
• Hvis motoren ikke har haft et nyligt olieskift, skal du skifte olie, før du evaluerer koblingens adfærd - gammel olie mister sine friktionsegenskaber og kan efterligne problemer med koblingsjustering

På lang sigt er det bedste, en rytter kan gøre for koblingens levetid, at udvikle jævne engagementsvaner. At køre med koblingen gennem langsom hastighed - at holde håndtaget ved friktionszonen i længere perioder - er den største enkeltstående årsag til slid på friktionspladerne. Når det kombineres med en sund motorcykelcylinder og ren olie, bør en korrekt justeret kobling på de fleste moderne cykler holde mellem kl. 30.000 og 60.000 km før intern udskiftning bliver nødvendig.

Før en lille log over dine justeringer - registrer datoen, kilometertælleraflæsningen og hvor mange drejninger du har lavet ved justeringsanordningen. Over tid viser disse data hastigheden af ​​kabelstrækning og friktionspladeslid, hvilket giver dig tidlig advarsel om, at internt arbejde nærmer sig. Det tager tredive sekunder at skrive ned og kan spare hundredvis af dollars i uventede reparationsomkostninger.
